Specifications

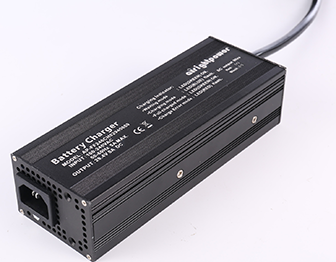

PRODUCTS PICTURE

240W BATTERY CHARGER(with Fan)

l AC Input Voltage Range :AC100V-AC240V

l AC Input Frequency: 45～65HZ

l AC Power Factor Correction: ≥0.55

l Output Voltage:12V～60V

l Output Current:15A(Max)

l Full Load Efficiency: ≥80%

l Shock & Vibration: 10～50HZ 2G 10 minutes，X，Y，Z /60 minutes

l Operating Temperature: -20ºC～+45ºC(-20ºF～+113ºF)

l Storage Temperature: -40ºC～+85ºC（-40ºF～+185ºF）

l Dimensions (mm):(L)180х(W)65х(H)45

l Net Weight: 0.8kg

TYPICAL MODEL LIST

Charger Model

Rated Input Voltage

Battery Standard Voltage

Maximum charging voltage

Maximum charging Current

AP-FF240CH01460150

100-240

12

14.6

15

AP-FF240CH02920080

100-240

24

29.2

8

AP-FF240CH04200060

100-240

36

42

5

AP-FF240CH05460040

100-240

48

54.6

4

AP-FF240CH01200150

100-240

12

14.7

15

AP-FF240CH02400080

100-240

24

29.4

8

AP-FF240CH03600050

100-240

36

44.1

5

AP-FF240CH04800040

100-240

48

58.8

4

SPECIFICATIONS

AC Input Voltage Range：

AC100V-AC240V

Shock & Vibration：

10～50HZ 2G 10 minutes，X，Y，Z /60 minutes

AC Input Frequency：

45～65HZ

Operating Temperature：

-20ºC～45ºC（-20ºF～+113ºF）

AC Power Factor Correction：

≥0.55

Storage Temperature：

-40ºC～+85ºC（-40ºF～185ºF）

Output Voltage：

12V～60V

Dimensions (mm)：

(L)180х(W)65х(H)45

Output Current：

15A（Max）

Net Weigh：

0.8kg

Full Load Efficiency：

≥90%

Certifications

UL CE FCC RoHs

Protections

Thermal Self-Protection

Charger will be stopped automatically when reaches to Maximum temperature , LED light will be red to warn it

Short- circuit Protection

When Short Circuit happened ,charger will turn off

Reverse Connection Protection

When the battery’s polarity is reversed,the charger will cut off the connection between the circuit and the battery

Battery Broken protection

When open circuit happened ,the battery can not be 100% full-charged,charger will be shut down automatically

Application

Electric Bicycles/Tricycles/Scooters /Power tools and other electric-related equipment

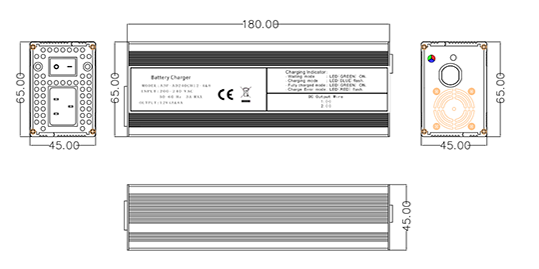

MECHANICAL SPECIFICATION

PACKING DETAILS

0.8kg/carton

20pcs/Carton

Carton size: 580*480*185mm
