Specifications

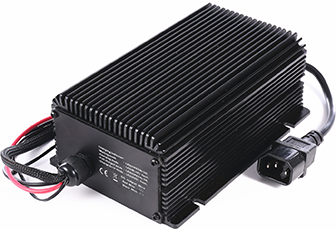

PRODUCTS PICTURE

360W BATTERY CHARGER

l AC Input Voltage Range：AC100V～AC240V

l AC Input Frequency: 45～65HZ

l AC Power Factor Correction: ≥0.98

l Output Voltage:12V～60V

l Output Current:15A(Max)

l Full Load Efficiency: ≥90%

l Shock & Vibration: 10～50HZ 2G 10 minutes，X，Y，Z /60 minutes

l Operating Temperature: -20ºC～+45ºC(-20ºF～+113ºF)

l Storage Temperature: -40ºC～+85ºC（-40ºF～+185ºF）

l Dimensions (mm):(L)183х(W)122.5х(H)69

l Net Weight: 2kg

TYPICAL MODEL LIST

Charger Model

Rated Input Voltage

Battery Standard Voltage

Maximum charging voltage

Maximum charging Current

AP-PN360CH01460150

100-240

12

14.6

15

AP-PN360CH02920100

100-240

24

29.2

10

AP-PN360CH04200070

100-240

36

42

7

AP-PN360CH05460060

100-240

48

54.6

6

AP-PN360CH01200150

100-240

12

14.6

15

AP-PN360CH02400100

100-240

24

29.2

10

AP-PN360CH03600070

100-240

36

42

7

AP-PN360CH04800060

100-240

48

54.6

6

SPECIFICATIONS

AC Input Voltage Range：

AC100V～AC240V

Shock & Vibration：

10～50HZ 2G 10 minutes，X，Y，Z /60 minutes

AC Input Frequency：

45～65HZ

Operating Temperature：

-20ºC～45ºC（-20ºF～+113ºF）

AC Power Factor Correction：

≥0.98

Storage Temperature：

-40ºC～+85ºC（-40ºF～185ºF）

Output Voltage：

12V～60V

Dimensions (mm)：

(L)183х(W)122.5х(H)69

Output Current：

15A（Max）

Net Weight：

2kg

Full Load Efficiency：

≥90%

Certifications

UL CE FCC RoHs

Protections

Thermal Self-Protection

Charger will be stopped automatically when reaches to Maximum temperature , LED light will be red to warn it

Short- circuit Protection

When Short Circuit happened ,charger will turn off

Reverse Connection Protection

When the battery’s polarity is reversed ,the charger will cut off the connection between the circuit and the battery

Battery Broken protection

When open circuit happened ,the battery can not be 100% full-charged ,charger will be shut down automatically

Application

Forklift/ground washer/electric motorcycle and so on

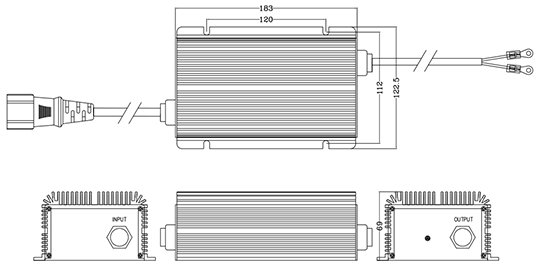

MECHANICAL SPECIFICATION

PACKING DETAILS

2kg/pcs

12pcs/Carton

Carton size: 580*480*185mm
